Sistema de dosificación de agua

PROYECTO: SISTEMA DE DOSIFICACIÓN DE AGUA

Fecha: 10/2018

Ciudad/Sucursal: Quito

Ingeniero Responsable: Oviedo Duque Miguel Ernesto

Ingeniero Desarrollo: Bolaños Núñez Eduardo Xavier

Tipo de industria: Alimenticia
Necesidad/Oportunidad del Cliente

Necesidad/Oportunidad del Cliente:

  • Se requiere un sistema de dosificación de agua para la preparación de un determinado producto.

  • La temperatura del proceso es ambiente, por lo que no se requiere de elementos de alta resistencia a la temperatura.

  • Es necesario llevar un totalizado del agua que se ha utilizado durante la producción.

  • Se requiere de un paro de emergencia para evitar derramamientos de líquido en casos extremos.

  • Temporización en apertura y cierre para evitar golpes de ariete.

Solución ECUAINSETEC:

  • Flujómetro magneto-inductivo IFM para medición de flujo instantáneo/totalizado de agua.

  • Sistema de control de dosificación, compuesto por PLC y HMI PANASONIC.

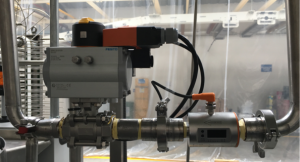

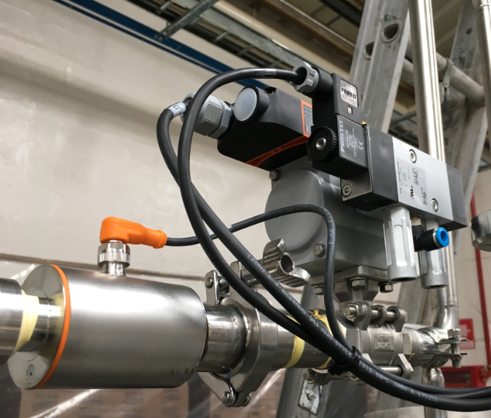

  • Actuador giratorio neumático FESTO + válvula de proceso tipo bola para apertura/cierre de paso de agua + sensores inductivos IFM para realimentación de estado de válvula de proceso.

  • Detector inductivo IFM montado en actuador giratorio FESTO, para realimentación de apertura y cierre de válvula de proceso.

  • Tablero eléctrico conectado y marquillado en su totalidad.

Breve descripción de la aplicación: (Características)

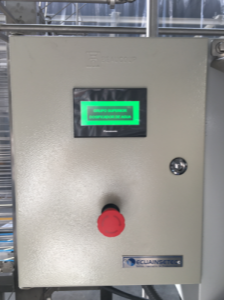

  • Mediante una pantalla HMI monocromática PANASONIC, el operador ingresa el número de litros a dosificar a su proceso de producción. El PLC PANASONIC, encargado de todo el control del sistema, envía a abrir la válvula de proceso tipo bola comandada por el actuador giratorio FESTO. El agua fluye a través de la tubería y por medio del flujómetro de IFM se determina, mediante una señal de pulsos, cuántos litros han pasado. Una vez alcanzada la consigna de dosificación (litros necesarios en el proceso) el controlador envía una señal para cerrar la válvula de proceso, garantizando una dosificación precisa por parte de operadores y técnicos.

Descripción de la aplicación

Beneficios para el cliente:

  • Sistema configurable a través de interfaz HMI: Ahorro de tiempo en seteo y configuración.

  • Alta exactitud y repetibilidad en la dosificación de agua: Garantizando productos de calidad, estandarizados.

  • Dosificación de agua exacta, lo que significa ahorro de dinero.

Beneficios para el cliente
