Tablero neumático con bloque de electroválvulas modulares (con bloqueo LOTOTO)
Fecha: Mayo de 2025
Ciudad/Sucursal: Cuenca
Ingeniero Responsable: Jimmy López
Ingeniero Desarrollo: Santiago Cayo
Tipo de industria: Minera
PROYECTO: TABLERO NEUMÁTICO CON BLOQUE DE ELECTROVÁLVULAS MODULARES (CON BLOQUEO LOTOTO)
Necesidad/Oportunidad del Cliente:
• Centralizar las electroválvulas del cliente. Previamente, su ubicación a una altura considerable y junto a las válvulas de cuchilla complicaba significativamente el mantenimiento y la operación. Esta disposición resultaba una gran pérdida de tiempo para los técnicos, quienes debían desplazarse a cada válvula y cortar el suministro de aire principal para cualquier intervención o ajuste de caudal.
Solución ECUAINSETEC:
• Se propone centralizar el accionamiento de las válvulas en un bloque de 10 electroválvulas, cada una con válvula de corte de alimentación de aire independiente, a fin de que, cuando se realice mantenimiento a una de ellas, se pueda aislar individualmente a la válvula requerida sin afectar al funcionamiento de las demás. Asimismo, tener la posibilidad de colocar un candado LOTOTO en dicha válvula de corte para cumplir con todas las normas de seguridad que se requiere.
Breve descripción de la aplicación:

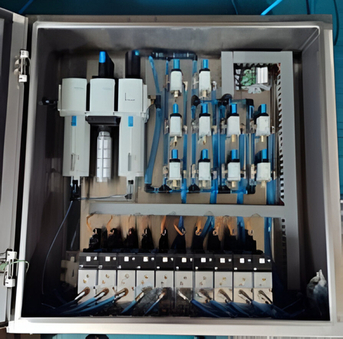

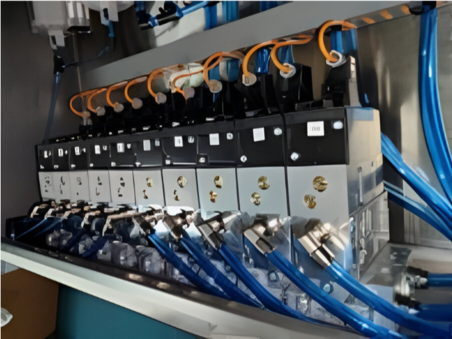

• Se implementaron 8 tableros con un bloque de 10 electroválvulas
cada uno, cada electroválvula a su vez tiene una válvula de corte independiente
a fin de que cuando se deba intervenir en una de ellas, esto no afecta a las
demás. Cada tablero también dispone de un separador de agua y válvula de cierre
principal. Tanto la válvula de cierre principal como las individuales disponen
de la posibilidad de bloquearlas mediante un candado LOTOTO a fin de garantizar seguridad para el personal
que realice el mantenimiento.
Beneficios para el cliente:
• Facilidad en el mantenimiento y la detección de fallas al tener las
válvulas centralizadas en un tablero, lo cual reduce el tiempo de intervención
de los técnicos u operadores.
• Mayor seguridad al momento de ejecutar el mantenimiento ya que cada
electroválvula dispone de una válvula de corte individual en la cual se puede
colocar un candado LOTOTO para que sólo el responsable del mantenimiento pueda
desbloquearla.
