Dosificación de aceite en transformadores

Dosificación de aceite en transformadores

Fecha: Septiembre 2026

Ciudad/Sucursal: Ambato

Ingeniero Responsable: Haminton Mendoza

Ingeniero Desarrollo:  Diego Quishpe

Tipo de industria: Manufactura equipos eléctricos



PROYECTO: Dosificación de aceite en transformadores

Necesidad/Oportunidad del Cliente:

• El cliente requiere medir el volumen de aceite dieléctrico dosificado en los transformadores de baja y media tensión, es importante que se alcance el nivel de forma fiable ya que la falta de aceite ocasiona sobrecalentamiento y el exceso no deja margen a que el aceite se expanda al aumentar su temperatura, en ambos casos el transformador no pasaría los controles de calidad y deberá ser reprocesado disminuyendo la eficiencia en la producción.


Solución ECUAINSETEC:

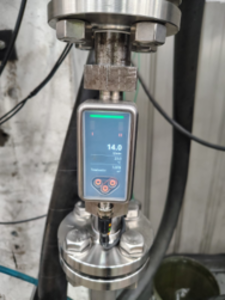

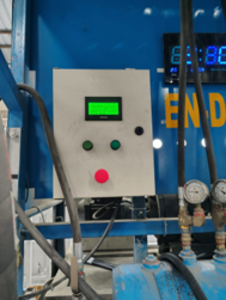

• Implementar un sistema de dosificación con un caudalímetro ultrasónico como elemento de medición y una válvula solenoide para la apertura/cierre del suministro de aceite. Se provee un tablero con un PLC Panasonic FP0R para el control y una HMI GT02 para la visualización y operación del sistema.


Breve descripción de la aplicación:

• El sistema cuenta con un modo manual para dosificar en presentaciones que no cuentan con un volumen conocido.

• El sistema cuenta con un modo automático para dosificación por batch, ideal para dosificar en presentaciones que ya cuentan con un volumen conocido.

• El sensor cuenta con un parámetro de ajuste que se puede modificar en caso que el cliente desee cambiar de aceite y presente características técnicas distintas a las ajustadas inicialmente.

• El sensor muestra de forma secundaria la temperatura del fluido, útil para monitoreo de la temperatura del aceite; se debe trabajar a una temperatura específica y estable tanto para mantener la repetitividad en la medición como para que aceite pueda pasar las pruebas de laboratorio.

• El sensor no cuenta con elementos móviles que puedan obstruirse o sufrir un deterioro prematuro.

• El sensor cuenta con un indicador luminoso de la calidad del fluido, permite identificar si el fluido esta contaminado y evitar inconsistencias en la medición.


Beneficios para el cliente:

• Mayor fiabilidad en proceso de llenado, la repetividad del 0,2% permite tener volúmenes de llenado muy consistentes.
•Vida útil extendida, al no presentar elementos móviles en la construcción del sensor, se minimiza el desgaste del equipo extendiendo su vida útil.
•Al contar con monitoreo de temperatura e indicador de calidad del flujo, se puede contar con información valiosa en el punto de dosificación que permite mejorar la corrección de errores antes de llegar a control de calidad y evitar reprocesar lotes completos.
