Medición de aceite bañadoras LGC

PROYECTO DE MEDICIÓN DE ACEITE BAÑADORAS LGC

Fecha: Enero/2020

Ciudad/Sucursal: Quito

Ingeniero Responsable: Jairo Castillo

Ingeniero Desarrollo: Eduardo Bolaños

Tipo de industria: Alimenticia

Necesidad/Oportunidad del Cliente

Necesidad/Oportunidad del Cliente:

  • El cliente está interesado en incursionar sobre la medición de lo que en realidad consume para su producción.

  • En dos líneas de horneo de producto se desea conocer la cantidad de aceite rociado en determinada sección del proceso.

  • Requiere que una persona tome los datos del consumo por turnos de trabajo.

  • A futuro desea integrar los medidores a un sistema de adquisición y almacenamiento de datos.

Solución ECUAINSETEC:

  • Dos medidores de flujo ultrasónico IFM para tubería de una pulgada. Este equipo nos permite tener dos señales de salida: Una analógica, con la cual se puede transmitir el flujo instantáneo y una señal de pulsos que da el totalizado del fluido medido (volumen).

  • Controlador Panasonic para el conteo de pulsos enviados por el medidor de flujo. Adicionalmente, se incorpora con un interfaz RS485 que da la posibilidad de integrar los medidores a un sistema de adquisición de datos a futuro.

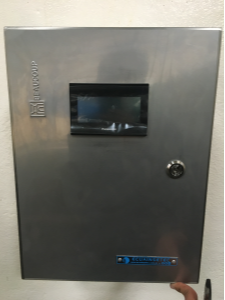

  • Pantalla HMI monocromática Panasonic para la visualización de consumo de aceite por turnos.

Breve descripción de la aplicación: (Características)

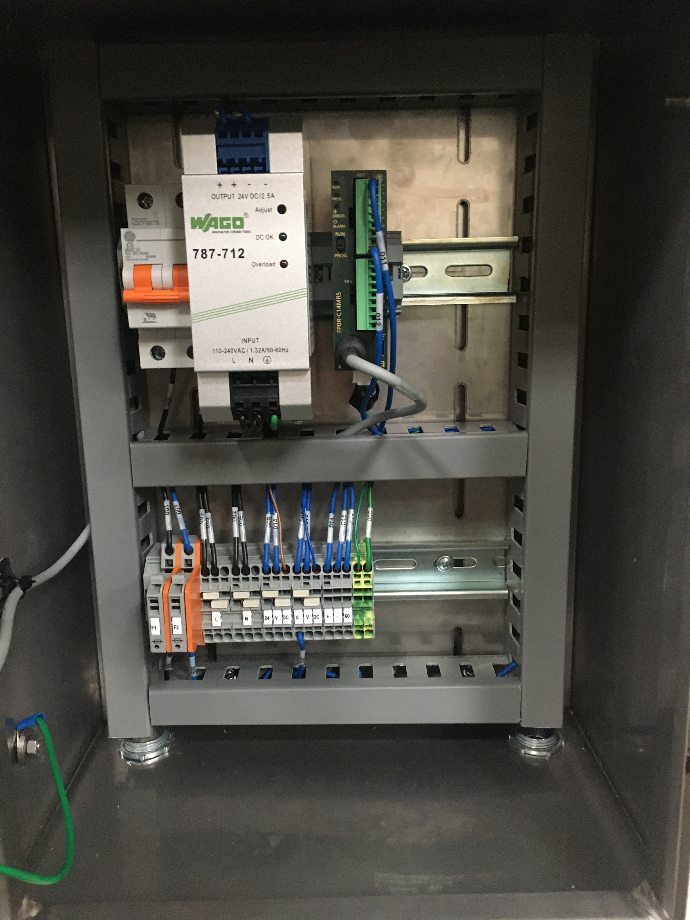

  • Se realizaron dos tableros gemelos conectados con el respectivo medidor de flujo, cada tablero está situado en su respectiva línea, ya que poseen una distancia considerable, por lo que no se realizó un solo tablero.

  • En la pantalla es posible realizar un totalizado general y un totalizado por turnos, se otorgaron niveles de seguridad para que solo personal de mantenimiento o supervisores puedan acceder al enceramiento de los totalizadores.

Descripción de la aplicación

Beneficios para el cliente:

  • Sistema flexible que permite la adquisición de más señales dando la posibilidad de comunicarlas a un módulo de administración de datos a futuro, generando un ahorro al momento de centralizar los datos adquiridos.

  • Control de niveles de usuario para restringir el acceso a manipulación o eliminación de datos importantes, otorgando seguridad sobre la información al cliente.

  • Los medidores de flujo IFM tienen un bajo error de medición, por lo que genera una gran confiabilidad en los datos obtenidos, esto se pudo constatar directamente con el cliente realizando pruebas en un contenedor aforado.
